一、工作原理

数控主轴编码器一般与机床主轴同步旋转，通过光电或者磁电感应，把主轴的机械转角、转动速度转换成脉冲信号，输送至数控系统。系统接收信号后，完成主轴与进给轴同步，实现螺纹车削、刚性攻丝、主轴准停等核心加工功能，是数控车床、加工中心的闭环反馈关键部件。

二、核心结构

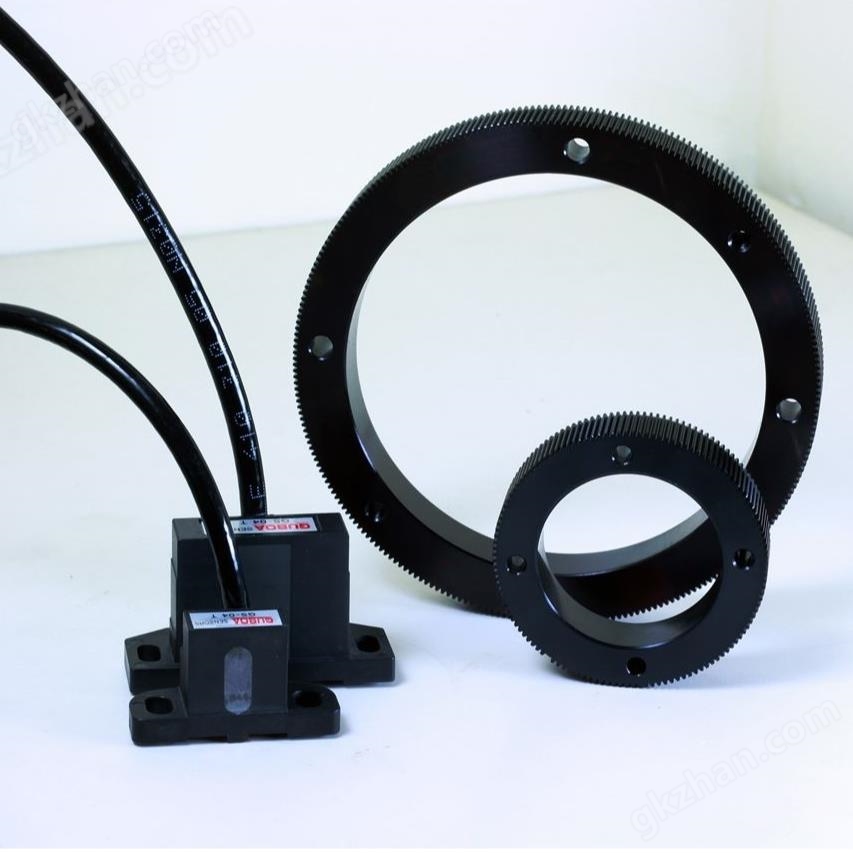

1. 感应检测组件：光电型采用光栅盘，分辨率高；磁电型依靠磁环与磁头，抗振动、耐油污，机床现场使用更耐用。

2. 同步传动部件：分为同轴直连、同步带连接两种形式，保证编码器和主轴转速同步，同步打滑会直接造成加工废品。

3. 信号处理板：生成 A/B 相差分脉冲以及 Z 相零位信号，Z 相信号用于主轴每转一次的基准定位。

4. 密封防护外壳：金属壳体搭配密封胶圈，抵御切削液、金属粉尘、机床润滑油侵蚀。

三、应用场景

- 数控车床：恒线速切削、外螺纹 / 内螺纹加工。

- 立式、卧式加工中心：刚性攻丝、主轴定向换刀。

- 专用数控磨床：主轴转速闭环控制，保证工件表面光洁度。

- 多轴数控设备：主轴 - C 轴联动，车铣复合加工。

四、选型与运维要点

选型

1. 脉冲分辨率：螺纹加工优先高脉冲数型号，提升螺纹加工精度。

2. 安装方式：现场空间紧凑可选同步带式；追求同步精度优先直连式。

3. 防护等级：有切削液飞溅工况，选用 IP65 及以上防护规格。

4. 信号输出：差分输出抗电磁干扰能力更强，适合配有变频器、伺服的数控车间。

运维

1. 定期检查同步带、联轴器松紧度，防止打滑、松动丢脉冲。

2. 清理外壳表面积屑，避免切削液渗入内部腐蚀元器件。

3. 信号线独立走线，远离动力电缆，降低电磁干扰。

4. 常见故障：螺纹乱扣、攻丝崩牙、主轴定位偏移，优先排查编码器连接与信号线路。
